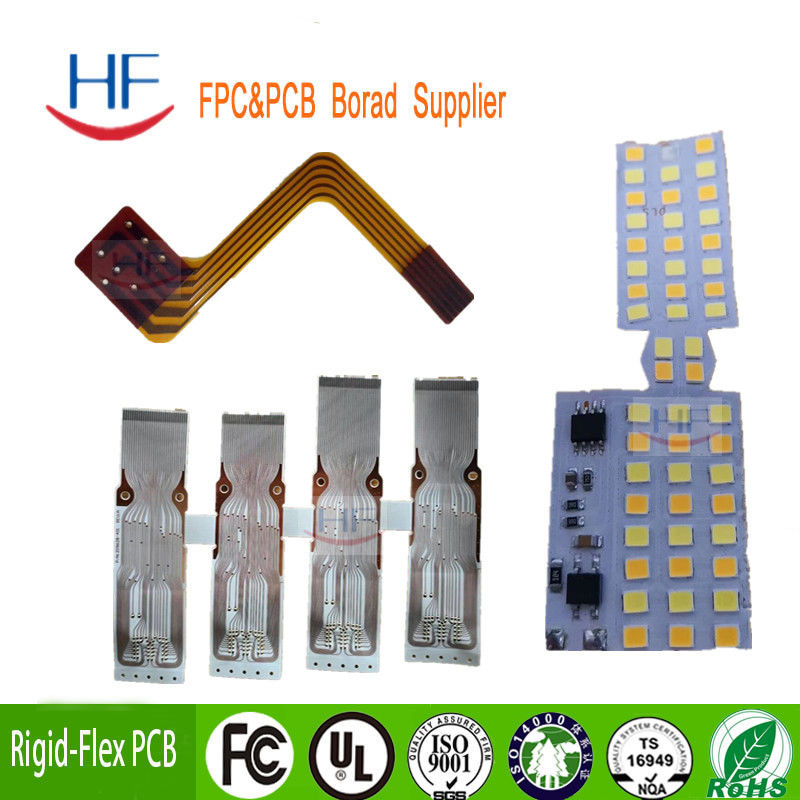

নমনীয় পিসিবি ফ্লেক্স পিসিবি স্ট্রাইড-ফ্লেক্স পিসিবি এইচডিআই ফ্লেক্স এফপিসি পিসিবি ফ্লেক্স পিসিবি মুদ্রিত সার্কিট বোর্ড
সক্ষমতা
| |
উচ্চ নির্ভুলতার প্রোটোটাইপ |
পিসিবি বাল্ক উৎপাদন |
| সর্বোচ্চ স্তর |
১-২৮ স্তর |
১-১৪টি স্তর |
| MIN লাইন প্রস্থ ((মিল) |
৩ মিলিমিটার |
৪ মিলিমিটার |
| MIN লাইন স্পেস ((মিল) |
৩ মিলিমিটার |
৪ মিলিমিটার |
| মিনিট (মেকানিকাল ড্রিলিং) |
বোর্ড বেধ ≤1.2 মিমি |
0.15 মিমি |
0.২ মিমি |
| বোর্ড বেধ ≤2.5mm |
0.২ মিমি |
0.৩ মিমি |
| বোর্ড বেধ> 2.5 মিমি |
দৃষ্টিভঙ্গি Ration≤13:1 |
দৃষ্টিভঙ্গি Ration≤13:1 |
| রেশনের দিক |
দৃষ্টিভঙ্গি Ration≤13:1 |
দৃষ্টিভঙ্গি Ration≤13:1 |
| বোর্ডের বেধ |
ম্যাক্স |
৮ মিমি |
৭ মিমি |
| MIN |
২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.35 মিমি;6 স্তরঃ0.৫৫ মিমি;৮ স্তরঃ0.7 মিমি;10 স্তরঃ0.9 মিমি |
২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.4 মিমি;6 স্তরঃ0.6 মিমি;8 স্তরঃ0.8 মিমি |
| MAX বোর্ডের আকার |
৬১০*১২০০ মিমি |
৬১০*১২০০ মিমি |
| সর্বাধিক তামার বেধ |
0.৫-৬ ওনস |
0.৫-৬ ওনস |
নিমজ্জন স্বর্ণ/
স্বর্ণায়িত বেধ |
নিমজ্জন স্বর্ণঃ Au,1 ¢ 8u ¢
সোনার আঙুলঃ Au,1 ¢ 150u ¢
স্বর্ণ ধাতুপট্টাবৃতঃ Au,1 ¢ 150u ¢
নিকেল প্লাস্টিকঃ ০.৫০.৫০০. |
|
| গর্তের জন্য তামা ঘন |
২৫ মিমি ১ মিলি |
২৫ মিমি ১ মিলি |
| সহনশীলতা |
বোর্ডের বেধ |
বোর্ড বেধ ≤1.0mm: +/-0.1mm
1.0 মিমিবোর্ডের বেধ> ২.০ মিমিঃ +/-৮% |
বোর্ড বেধ ≤1.0mm: +/-0.1mm
1.0 মিমিবোর্ডের বেধ> ২.০ মিমিঃ +/-৮% |
| সহনশীলতার রূপরেখা |
≤100mm: +/-0.1mm
100< ≤300mm: +/-0.15mm
> ৩০০ মিমিঃ +/- ০.২ মিমি |
≤১০০ মিমিঃ +/-০.১৩ মিমি
100< ≤300mm: +/-0.15mm
> ৩০০ মিমিঃ +/- ০.২ মিমি |
| প্রতিরোধ |
±10% |
±10% |
| MIN সোল্ডার মাস্ক ব্রিজ |
0.08 মিমি |
0.১০ মিমি |
| ভায়াস প্লাগিং ক্ষমতা |
0.২৫ মিমি - ০.৬০ মিমি |
0.70mm--1.00mm |
অ্যাপ্লিকেশনঃ
যোগাযোগ
ঐতিহ্যবাহী টেলিযোগাযোগ সরঞ্জাম, FTTP, VOIP, মাল্টিমিডিয়া পরিষেবা, ডেটা নেটওয়ার্কিং এবং আইটি অবকাঠামো পণ্য, বেতার অবকাঠামো পণ্য, পাওয়ার এম্প্লিফায়ার, স্প্লিটার এবং কম্বিনেটর,উচ্চ ক্ষমতাসম্পন্ন ট্রানজিস্টরইত্যাদি।
কম্পিউটার পেরিফেরিয়াল
উচ্চমানের প্রিন্টার, ক্যাবল মডেম, ওয়্যারলেস রাউটার, আইপি টেলিফোন, গ্রাহক ও অফিস পণ্য, ব্যাংকিং সিস্টেম ইত্যাদি।
ভোক্তা
কম্পিউটার, টেলিভিশন, ক্যামেরা, ডিজিটাল ভিডিও রেকর্ডার (ডিভিআর), হ্যান্ডহেল্ড পণ্য, LED ইত্যাদি
অটোমোটিভ
যাত্রী নিরাপত্তা ব্যবস্থা, ইঞ্জিন নিয়ন্ত্রণ ব্যবস্থা, এয়ার ব্যাগ, ট্র্যাকশন নিয়ন্ত্রণ পণ্য ইত্যাদি।
হাই-এন্ড কম্পিউটিং এবং স্টোরেজ
হাই পারফরম্যান্স কম্পিউটার এবং সার্ভার, মেইনফ্রেম সিস্টেম এবং স্টোরেজ সরঞ্জাম, মেমরি ইত্যাদি
শিল্প
বিদ্যুৎ সরবরাহ, প্রধান নিয়ন্ত্রণ প্যানেল, মনিটর, সিসিটিভি পণ্য,গাড়ি নিয়ন্ত্রণ সরঞ্জাম,শিল্প রোবট,অ্যাক্সেস নিয়ন্ত্রণ পণ্য ইত্যাদি
মেডিকেল
চৌম্বকীয় রেজোনেন্স ইমেজিং (এমআরআই), কম্পিউটার টমোগ্রাফি (সিটি), জরুরী প্রতিক্রিয়া ডিফিব্রিলেশন ইউনিট, রোগীর পর্যবেক্ষণ, ইমপ্লানটেবল ডিভাইস, রোবোটিক সার্জারি সিস্টেম,বায়োমেট্রিক এবং ডায়াগনস্টিক সরঞ্জামইত্যাদি।
সামরিক
স্যাটেলাইট, রাডার, বিমান, কন্ট্রোল ইউনিট, যোগাযোগ সরঞ্জাম ইত্যাদি
পরীক্ষা ও পরিমাপ
পাওয়ার মিটার, বিদ্যুৎ পরীক্ষক, তাপ পরীক্ষক, হালকা পরীক্ষক, নেটওয়ার্ক পরীক্ষক, গ্যাস এবং তেল পরীক্ষক, ইনফ্রারেড পণ্য, অর্ধপরিবাহী পরীক্ষার সরঞ্জাম, ডিইউটি এবং জোন কার্ড, ওয়েফার পরিদর্শন সিস্টেম,ইত্যাদি.
