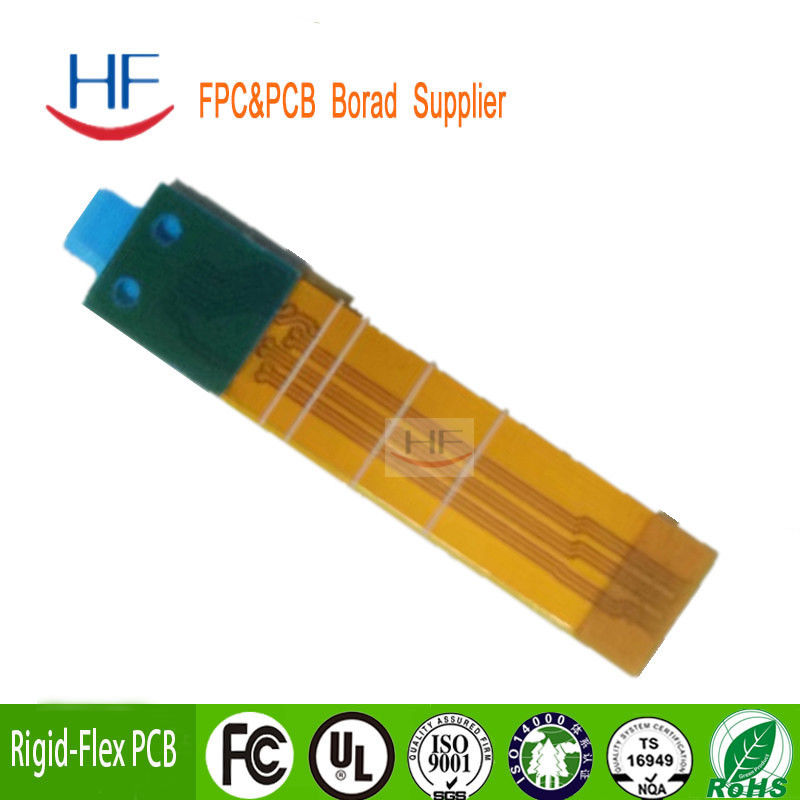

ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG
  • ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG
  • ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG
  • ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG
ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG

ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম HF
সাক্ষ্যদান ISO CE
মডেল নম্বার অনমনীয় নমনীয় পিসিবি
পণ্যের বিবরণ
ভিত্তি উপাদান::
FR4, রজার্স, অ্যালুমিনিয়াম, উচ্চ TG
স্তর গণনা:
2-4-6-8-10-12-16-20-22-28 স্তর
বোর্ড বেধ::
0.6～1.0～1.2～1.6～2.0～2.5～3.0～3.2mm
তামার বেধ::
1-4oz
ঝাল রঙ:
সবুজ, লাল, কালো, হলুদ, সাদা, নীল
সিল্কস্ক্রিন রঙ:
সাদা, কালো, হলুদ
Min. মিন. hole size গর্তের আকার:
3মিল
পৃষ্ঠ সমাপ্তি::
HASL(লিড ফ্রি) / ইমারসন গোল্ড /osp / ইমারসন টিন / ইমারসন সিলভার
সেবা:
OEM পরিষেবা প্রদান করা হয়েছে, PCB/কম্পোনেন্ট সোর্সিং/সোল্ডারিং/প্রোগ্রামিং/টেস্টিং..,ওয়ান স্টপ টার
উপাদান:
FR4, রজার্স, অ্যালুমিনিয়াম, উচ্চ টিজি, সিইএম 1, সিইএম 3, হ্যালোজেন মুক্ত
লেয়ার কাউন:
1-40
বোর্ড বেধ:
0.4-4.0 মিমি
তামার বেধ:
1-6oz
সোল্ডার মাস্ক রঙ:
সবুজ, হলুদ, সাদা, নীল, কালো, লাল
পৃষ্ঠ সমাপ্তি:
HASL(লিড ফ্রি) / ইমারসন গোল্ড (ENIG) /OSP/ ইমারসন টিন/ ইমারসন সিলভার
পরীক্ষা:
100% AOI, এক্স-রে, ফ্লাইং প্রোব পরীক্ষা।
বিশেষভাবে তুলে ধরা:

0.3 মিমি স্ট্রিপ ফ্লেক্সিবল পিসিবি

,

উচ্চ টিজি স্ট্রাইড ফ্লেক্সিবল পিসিবি

,

4oz ব্লুটুথ পিসিবি বোর্ড

পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ
5 পিসি
মূল্য
আলোচনাযোগ্য
প্যাকেজিং বিবরণ
ভ্যাকুয়াম প্যাকিং, উচ্চ মানের শক্ত কাগজ
ডেলিভারি সময়
5~8 দিন
পরিশোধের শর্ত
এল/সি, টি/টি, পেপ্যাল
যোগানের ক্ষমতা
প্রতি মাসে দশ হাজার বর্গ মিটার
পণ্যের বর্ণনা

চীনা OEM&ODM স্ট্রিপ-ফ্লেক্স বোর্ড নমনীয় PCB বোর্ড



সক্ষমতা



　 উচ্চ নির্ভুলতার প্রোটোটাইপ পিসিবি বাল্ক উৎপাদন
সর্বোচ্চ স্তর ১-২৮ স্তর ১-১৪টি স্তর
MIN লাইন প্রস্থ ((মিল) ৩ মিলিমিটার ৪ মিলিমিটার
MIN লাইন স্পেস ((মিল) ৩ মিলিমিটার ৪ মিলিমিটার
মিনিট (মেকানিকাল ড্রিলিং) বোর্ড বেধ ≤1.2 মিমি 0.15 মিমি 0.২ মিমি
বোর্ড বেধ ≤2.5mm 0.২ মিমি 0.৩ মিমি
বোর্ড বেধ> 2.5 মিমি দৃষ্টিভঙ্গি Ration≤13:1 দৃষ্টিভঙ্গি Ration≤13:1
রেশনের দিক দৃষ্টিভঙ্গি Ration≤13:1 দৃষ্টিভঙ্গি Ration≤13:1
বোর্ডের বেধ ম্যাক্স ৮ মিমি ৭ মিমি
MIN ২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.35 মিমি;6 স্তরঃ0.৫৫ মিমি;৮ স্তরঃ0.7 মিমি;10 স্তরঃ0.9 মিমি ২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.4 মিমি;6 স্তরঃ0.6 মিমি;8 স্তরঃ0.8 মিমি
MAX বোর্ডের আকার ৬১০*১২০০ মিমি ৬১০*১২০০ মিমি
সর্বাধিক তামার বেধ 0.৫-৬ ওনস 0.৫-৬ ওনস
নিমজ্জন স্বর্ণ/
স্বর্ণায়িত বেধ		 নিমজ্জন স্বর্ণঃ Au,1 ¢ 8u ¢
সোনার আঙুলঃ Au,1 ¢ 150u ¢
স্বর্ণ ধাতুপট্টাবৃতঃ Au,1 ¢ 150u ¢
নিকেল প্লাস্টিকঃ ০.৫০.৫০০.		 　
গর্তের জন্য তামা ঘন ২৫ মিমি ১ মিলি ২৫ মিমি ১ মিলি
সহনশীলতা বোর্ডের বেধ বোর্ড বেধ ≤1.0mm: +/-0.1mm
1.0 মিমিবোর্ডের বেধ> ২.০ মিমিঃ +/-৮%		 বোর্ড বেধ ≤1.0mm: +/-0.1mm
1.0 মিমিবোর্ডের বেধ> ২.০ মিমিঃ +/-৮%
সহনশীলতার রূপরেখা ≤100mm: +/-0.1mm
100< ≤300mm: +/-0.15mm
> ৩০০ মিমিঃ +/- ০.২ মিমি		 ≤১০০ মিমিঃ +/-০.১৩ মিমি
100< ≤300mm: +/-0.15mm
> ৩০০ মিমিঃ +/- ০.২ মিমি
প্রতিরোধ ±10% ±10%
MIN সোল্ডার মাস্ক ব্রিজ 0.08 মিমি 0.১০ মিমি
ভায়াস প্লাগিং ক্ষমতা 0.২৫ মিমি - ০.৬০ মিমি 0.70mm--1.00mm




সুবিধা


1. সরাসরি পিসিবি কারখানা
2. বিস্তৃত মান নিয়ন্ত্রণ ব্যবস্থা
3. প্রতিযোগিতামূলক মূল্য
4দ্রুত ডেলিভারি সময় 48 ঘন্টা.
5সার্টিফিকেট (ISO/UL E354810/RoHS)
6. এক্সপোর্ট সার্ভিসে ১০ বছরের অভিজ্ঞতা
7কোন MOQ/MOV নেই।
8. উচ্চমানের. AOI (স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন), QA / QC, ফ্লাইং পর্ব, টেস্টিং ইত্যাদির মাধ্যমে কঠোর



ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG 0





ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG 1

ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG 2

ব্লুটুথ স্টীল নমনীয় PCB বোর্ড 4oz 0.3mm উচ্চ TG 3
