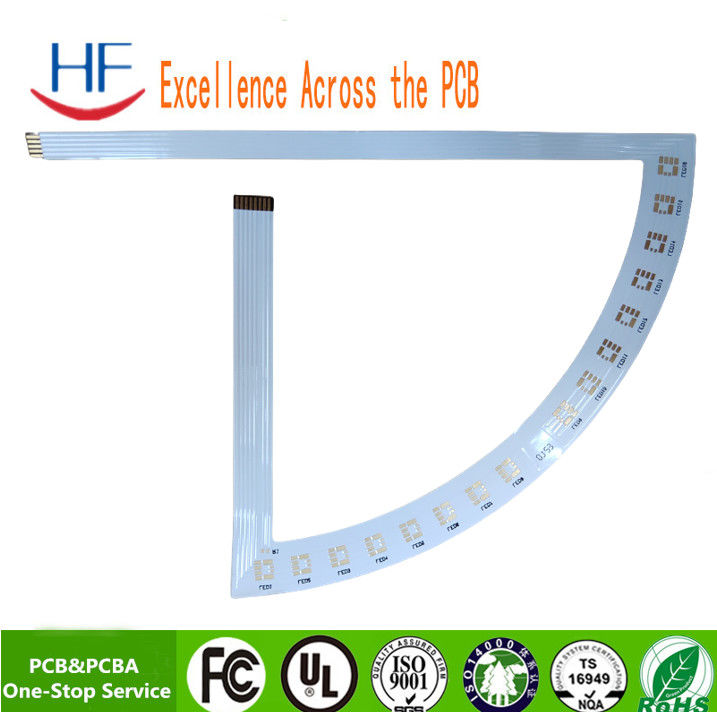

অ্যালুমিনিয়াম এসএমটি ফ্লেক্স পিসিবি বোর্ড সমাবেশ মুদ্রণ পরিষেবা

উৎপত্তি স্থল	চীন
পরিচিতিমুলক নাম	HF
সাক্ষ্যদান	ISO CE
মডেল নম্বার	এফপিসি

পণ্যের বিবরণ

ভিত্তি উপাদান::

FR4 PI

স্তর গণনা:

বোর্ড বেধ::

0.8

তামার বেধ::

1 অজ

ঝাল রঙ:

সাদা

পৃষ্ঠ সমাপ্তি::

ওএসপি

Min. মিন. hole size গর্তের আকার:

3মিল

সেবা:

OEM পরিষেবা প্রদান করা হয়েছে, PCB/কম্পোনেন্ট সোর্সিং/সোল্ডারিং/প্রোগ্রামিং/টেস্টিং..,ওয়ান স্টপ টার

উপাদান:

FR4, রজার্স, অ্যালুমিনিয়াম, উচ্চ টিজি, সিইএম 1, সিইএম 3, হ্যালোজেন মুক্ত

লেয়ার কাউন:

1-40

বোর্ড বেধ:

0.4-4.0 মিমি

তামার বেধ:

1-6oz

সোল্ডার মাস্ক রঙ:

সবুজ, হলুদ, সাদা, নীল, কালো, লাল

সিল্কস্ক্রিন রঙ:

সাদা কালো

পৃষ্ঠ সমাপ্তি:

HASL(লিড ফ্রি) / ইমারসন গোল্ড (ENIG) /OSP/ ইমারসন টিন/ ইমারসন সিলভার

পরীক্ষা:

100% AOI, এক্স-রে, ফ্লাইং প্রোব পরীক্ষা।

বিশেষভাবে তুলে ধরা:

অ্যালুমিনিয়াম ফ্লেক্স পিসিবি বোর্ড

এসএমটি ফ্লেক্স পিসিবি বোর্ড

অ্যালুমিনিয়াম এসএমটি পিসিবি সমাবেশ

পেমেন্ট ও শিপিংয়ের শর্তাবলী

ন্যূনতম চাহিদার পরিমাণ

5 পিসি

মূল্য

আলোচনাযোগ্য

প্যাকেজিং বিবরণ

ভ্যাকুয়াম প্যাকিং, উচ্চ মানের শক্ত কাগজ

ডেলিভারি সময়

5~8 দিন

পরিশোধের শর্ত

এল/সি, টি/টি, পেপ্যাল

যোগানের ক্ষমতা

প্রতি মাসে দশ হাজার বর্গ মিটার

পণ্যের বর্ণনা

হুয়াফু ফাস্ট মাল্টিলেয়ার সার্কিট কোং, লিমিটেড গ্রাহকদের জন্য একটি পেশাদার এবং নির্ভরযোগ্য ওয়ান-স্টপ পিসিবি সমাধান সরবরাহকারী যা দ্রুত টার্ন প্রোটোটাইপ এবং ছোট পরিমাণে উত্পাদন করতে বিশেষীকরণ করেছে।উচ্চ মানের এবং সময়মত ডেলিভারি পণ্য দিয়ে আমরা বাজারের ব্যাপক প্রশংসা জিতেছিআমরা গ্রাহকদের সন্তুষ্টির উপর মনোযোগ দিতে থাকব, "উচ্চ মানের" এবং "দ্রুত ডেলিভারি" সহ, আমরা গ্রাহকদের আস্থার যোগ্য একটি পিসিবি পরিষেবা সরবরাহকারী হয়ে উঠব।

আমাদের প্রধান পণ্যগুলি হ'ল পিসিবি কাস্টমাইজেশন এবং ওএম, যার মধ্যে পিসিবি কাস্টমাইজেশন পণ্যগুলি মাল্টি-ফিল্ড পিসিবি, এইচডিআই পিসিবি, উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ গতির পিসিবি, বিশেষ পিসিবিতে বিভক্ত।OEM পণ্যগুলি মাল্টি-ফিল্ড পিসিবিএ OEM এবং উপাদান OEM তে বিভক্ত.

সক্ষমতা

		উচ্চ নির্ভুলতার প্রোটোটাইপ	পিসিবি বাল্ক উৎপাদন
সর্বোচ্চ স্তর		১-২৮ স্তর	১-১৪টি স্তর
MIN লাইন প্রস্থ ((মিল)		৩ মিলিমিটার	৪ মিলিমিটার
MIN লাইন স্পেস ((মিল)		৩ মিলিমিটার	৪ মিলিমিটার
মিনিট (মেকানিকাল ড্রিলিং)	বোর্ড বেধ ≤1.2 মিমি	0.15 মিমি	0.২ মিমি
	বোর্ড বেধ ≤2.5mm	0.২ মিমি	0.৩ মিমি
	বোর্ড বেধ> 2.5 মিমি	দৃষ্টিভঙ্গি Ration≤13:1	দৃষ্টিভঙ্গি Ration≤13:1
রেশনের দিক		দৃষ্টিভঙ্গি Ration≤13:1	দৃষ্টিভঙ্গি Ration≤13:1
বোর্ডের বেধ	ম্যাক্স	৮ মিমি	৭ মিমি
বোর্ডের বেধ	MIN	২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.35 মিমি;6 স্তরঃ0.৫৫ মিমি;৮ স্তরঃ0.7 মিমি;10 স্তরঃ0.9 মিমি	২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.4 মিমি;6 স্তরঃ0.6 মিমি;8 স্তরঃ0.8 মিমি
MAX বোর্ডের আকার		৬১০*১২০০ মিমি	৬১০*১২০০ মিমি
সর্বাধিক তামার বেধ		0.৫-৬ ওনস	0.৫-৬ ওনস
নিমজ্জন স্বর্ণ/ স্বর্ণায়িত বেধ		নিমজ্জন স্বর্ণঃ Au,1 ¢ 8u ¢ সোনার আঙুলঃ Au,1 ¢ 150u ¢ স্বর্ণ ধাতুপট্টাবৃতঃ Au,1 ¢ 150u ¢ নিকেল প্লাস্টিকঃ ০.৫০.৫০০.
গর্তের জন্য তামা ঘন		২৫ মিমি ১ মিলি	২৫ মিমি ১ মিলি
সহনশীলতা	বোর্ডের বেধ	বোর্ড বেধ ≤1.0mm: +/-0.1mm 1.0 মিমিবোর্ডের বেধ> ২.০ মিমিঃ +/-৮%	বোর্ড বেধ ≤1.0mm: +/-0.1mm 1.0 মিমিবোর্ডের বেধ> ২.০ মিমিঃ +/-৮%
	সহনশীলতার রূপরেখা	≤100mm: +/-0.1mm 100< ≤300mm: +/-0.15mm > ৩০০ মিমিঃ +/- ০.২ মিমি	≤১০০ মিমিঃ +/-০.১৩ মিমি 100< ≤300mm: +/-0.15mm > ৩০০ মিমিঃ +/- ০.২ মিমি
	প্রতিরোধ	±10%	±10%
MIN সোল্ডার মাস্ক ব্রিজ		0.08 মিমি	0.১০ মিমি
ভায়াস প্লাগিং ক্ষমতা		0.২৫ মিমি - ০.৬০ মিমি	0.70mm--1.00mm
