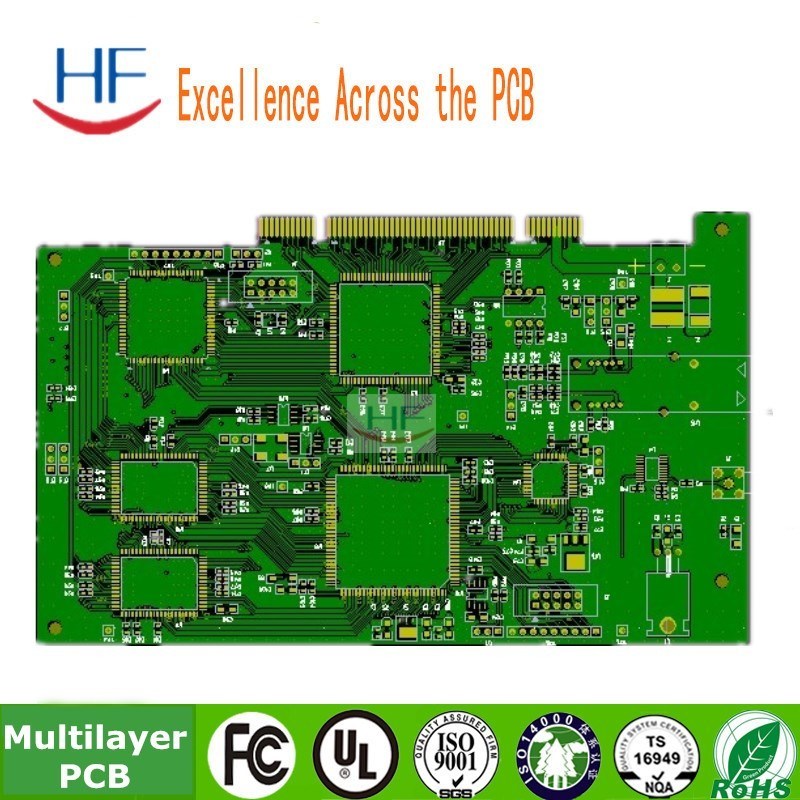

HDI হার্ড 4 স্তর FR4 HASL PCB প্রিন্টেড সার্কিট বোর্ড
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HF |
সাক্ষ্যদান: | ISO CE |
মডেল নম্বার: | পিসিবি |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 5 পিসি |
---|---|
মূল্য: | Negotiable |
প্যাকেজিং বিবরণ: | ভ্যাকুয়াম প্যাকিং, উচ্চ মানের শক্ত কাগজ |
ডেলিভারি সময়: | 5~8 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি, পেপ্যাল |
যোগানের ক্ষমতা: | প্রতি মাসে দশ হাজার বর্গ মিটার |
বিস্তারিত তথ্য |
|||
ভিত্তি উপাদান:: | FR4, রজার্স, অ্যালুমিনিয়াম, হাইট টিজি | Plies সংখ্যা: | 2-4-6-8-10-12-16-20-22-28 স্তর |
---|---|---|---|
বোর্ড বেধ:: | 0.6~1.0~1.2~1.6~2.0~2.5~3.0~3.2mm | তামার বেধ:: | 1-4oz |
ঝাল রঙ: | সবুজ, লাল, কালো, হলুদ, সাদা, নীল | সিল্কস্ক্রিন রঙ: | সাদা, কালো, হলুদ |
পৃষ্ঠ সমাপ্তি:: | HASL(লিড ফ্রি) / ইমারসন গোল্ড /osp / ইমারসন টিন / ইমারসন সিলভার | Min. মিন. hole size গর্তের আকার: | 3মিল |
সেবা: | OEM পরিষেবা প্রদান করা হয়েছে, PCB/কম্পোনেন্ট সোর্সিং/সোল্ডারিং/প্রোগ্রামিং/টেস্টিং..,ওয়ান স্টপ টার | আবেদন: | ইলেকট্রনিক্স ডিভাইস, ru 94v0 পিসিবি প্রিন্টেড সার্কিট বোর্ড, কনজিউমার ইলেকট্রনিক্স, অনমনীয় fpc, মোব |
লক্ষণীয় করা: | HASL PCB প্রিন্টেড সার্কিট বোর্ড,FR4 PCB প্রিন্টেড সার্কিট বোর্ড,এইচডিআই হার্ড ফ্লেক্সিবল পিসিবি বোর্ড |
পণ্যের বর্ণনা
এফপিসি পিসিবি বোর্ড 4 স্তর এইচডিআই হার্ড নমনীয় পিসিবি মুদ্রিত সার্কিট বোর্ড
সক্ষমতা
উচ্চ নির্ভুলতার প্রোটোটাইপ | পিসিবি বাল্ক উৎপাদন | ||
সর্বোচ্চ স্তর | ১-২৮ স্তর | ১-১৪টি স্তর | |
MIN লাইন প্রস্থ ((মিল) | ৩ মিলিমিটার | ৪ মিলিমিটার | |
MIN লাইন স্পেস ((মিল) | ৩ মিলিমিটার | ৪ মিলিমিটার | |
মিনিট (মেকানিকাল ড্রিলিং) | বোর্ড বেধ ≤1.2 মিমি | 0.15 মিমি | 0.২ মিমি |
বোর্ড বেধ ≤2.5mm | 0.২ মিমি | 0.৩ মিমি | |
বোর্ড বেধ> 2.5 মিমি | দৃষ্টিভঙ্গি Ration≤13:1 | দৃষ্টিভঙ্গি Ration≤13:1 | |
রেশনের দিক | দৃষ্টিভঙ্গি Ration≤13:1 | দৃষ্টিভঙ্গি Ration≤13:1 | |
বোর্ডের বেধ | ম্যাক্স | ৮ মিমি | ৭ মিমি |
MIN | ২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.35 মিমি;6 স্তরঃ0.৫৫ মিমি;৮ স্তরঃ0.7 মিমি;10 স্তরঃ0.9 মিমি | ২টি স্তরঃ0.২ মিমি;৪ স্তরঃ0.4 মিমি;6 স্তরঃ0.6 মিমি;8 স্তরঃ0.8 মিমি | |
MAX বোর্ডের আকার | ৬১০*১২০০ মিমি | ৬১০*১২০০ মিমি | |
সর্বাধিক তামার বেধ | 0.৫-৬ ওনস | 0.৫-৬ ওনস | |
নিমজ্জন স্বর্ণ/ স্বর্ণায়িত বেধ |
নিমজ্জন স্বর্ণঃ Au,1 ¢ 8u ¢ সোনার আঙুলঃ Au,1 ¢ 150u ¢ স্বর্ণ ধাতুপট্টাবৃতঃ Au,1 ¢ 150u ¢ নিকেল প্লাস্টিকঃ ০.৫০.৫০০. |
||
গর্তের জন্য তামা ঘন | ২৫ মিমি ১ মিলি | ২৫ মিমি ১ মিলি | |
সহনশীলতা | বোর্ডের বেধ | বোর্ড বেধ ≤1.0mm: +/-0.1mm 1.0 মিমি |
বোর্ড বেধ ≤1.0mm: +/-0.1mm 1.0 মিমি |
সহনশীলতার রূপরেখা | ≤100mm: +/-0.1mm 100< ≤300mm: +/-0.15mm > ৩০০ মিমিঃ +/- ০.২ মিমি |
≤১০০ মিমিঃ +/-০.১৩ মিমি 100< ≤300mm: +/-0.15mm > ৩০০ মিমিঃ +/- ০.২ মিমি |
|
প্রতিরোধ | ±10% | ±10% | |
MIN সোল্ডার মাস্ক ব্রিজ | 0.08 মিমি | 0.১০ মিমি | |
ভায়াস প্লাগিং ক্ষমতা | 0.২৫ মিমি - ০.৬০ মিমি | 0.70mm--1.00mm |
পিং ইউ ইন্ডাস্ট্রিয়াল কোম্পানি লিমিটেড
পিং ইউ ইন্ডাস্ট্রিয়াল কোম্পানি লিমিটেডদ্রুত ঘূর্ণন প্রোটোটাইপ এবং ছোট ভলিউম উত্পাদন বিশেষজ্ঞ গ্রাহকদের জন্য পেশাদার এবং নির্ভরযোগ্য ওয়ান স্টপ পিসিবি সমাধান সরবরাহকারী।টপফাস্ট বিদেশে ব্যবসার উন্নয়নের জন্য দায়ীউচ্চ মানের এবং সময়মত ডেলিভারি পণ্য দিয়ে আমরা বাজারের ব্যাপক প্রশংসা জিতেছি। আমরা "উচ্চ মানের" এবং "দ্রুত ডেলিভারি" সহ গ্রাহক সন্তুষ্টি উপর ফোকাস অব্যাহত থাকবে,আমরা গ্রাহকদের আস্থার যোগ্য একটি পিসিবি পরিষেবা প্রদানকারী হয়ে উঠব।.
সুবিধা
1. সরাসরি পিসিবি কারখানা
2. বিস্তৃত মান নিয়ন্ত্রণ ব্যবস্থা
3. প্রতিযোগিতামূলক মূল্য
4দ্রুত ডেলিভারি সময় 48 ঘন্টা.
5সার্টিফিকেট (ISO/UL E354810/RoHS)
6. এক্সপোর্ট সার্ভিসে ১০ বছরের অভিজ্ঞতা
7কোন MOQ/MOV নেই।
8. উচ্চমানের. AOI (স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন), QA / QC, ফ্লাইং পর্ব, টেস্টিং ইত্যাদির মাধ্যমে কঠোর
