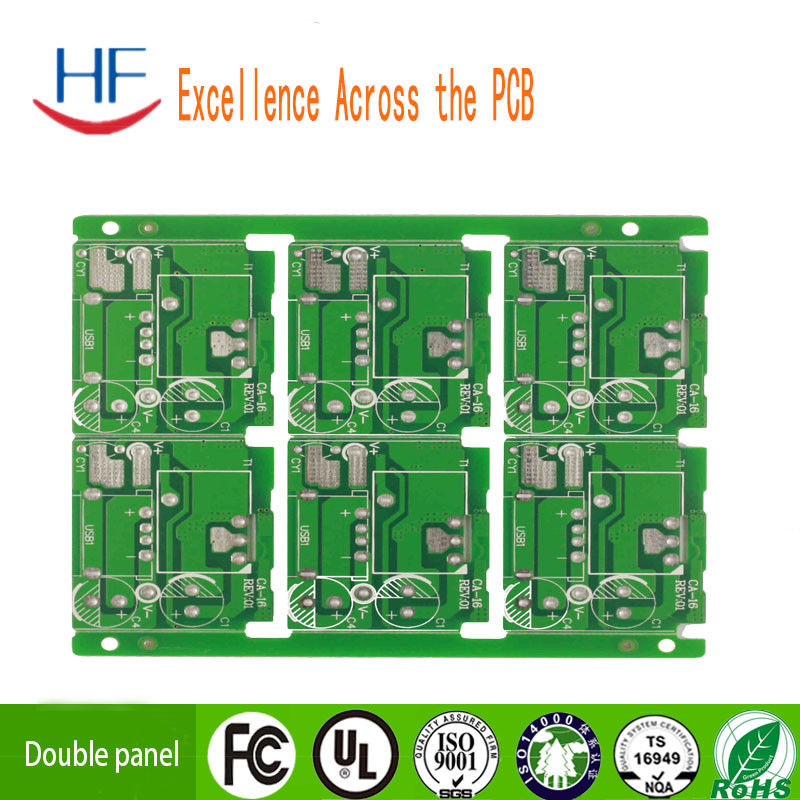

সেল ফোন 94V0 2oz FR4 2.0mm PCB প্রিন্টেড সার্কিট বোর্ড
অ্যাপ্লিকেশন
যোগাযোগ
ঐতিহ্যবাহী টেলিযোগাযোগ সরঞ্জাম, FTTP, VOIP, মাল্টিমিডিয়া পরিষেবা, ডেটা নেটওয়ার্কিং এবং আইটি অবকাঠামো পণ্য, বেতার অবকাঠামো পণ্য, পাওয়ার এম্প্লিফায়ার, স্প্লিটার এবং কম্বিনেটর,উচ্চ ক্ষমতাসম্পন্ন ট্রানজিস্টরইত্যাদি।
কম্পিউটার পেরিফেরিয়াল
উচ্চমানের প্রিন্টার, ক্যাবল মডেম, ওয়্যারলেস রাউটার, আইপি টেলিফোন, গ্রাহক ও অফিস পণ্য, ব্যাংকিং সিস্টেম ইত্যাদি।
ভোক্তা
কম্পিউটার, টেলিভিশন, ক্যামেরা, ডিজিটাল ভিডিও রেকর্ডার (ডিভিআর), হ্যান্ডহেল্ড পণ্য, LED ইত্যাদি
অটোমোটিভ
যাত্রী নিরাপত্তা ব্যবস্থা, ইঞ্জিন নিয়ন্ত্রণ ব্যবস্থা, এয়ার ব্যাগ, ট্র্যাকশন নিয়ন্ত্রণ পণ্য ইত্যাদি।
হাই-এন্ড কম্পিউটিং এবং স্টোরেজ
হাই পারফরম্যান্স কম্পিউটার এবং সার্ভার, মেইনফ্রেম সিস্টেম এবং স্টোরেজ সরঞ্জাম, মেমরি ইত্যাদি
শিল্প
বিদ্যুৎ সরবরাহ, প্রধান নিয়ন্ত্রণ প্যানেল, মনিটর, সিসিটিভি পণ্য,গাড়ি নিয়ন্ত্রণ সরঞ্জাম,শিল্প রোবট,অ্যাক্সেস নিয়ন্ত্রণ পণ্য ইত্যাদি
মেডিকেল
চৌম্বকীয় রেজোনেন্স ইমেজিং (এমআরআই), কম্পিউটার টমোগ্রাফি (সিটি), জরুরী প্রতিক্রিয়া ডিফিব্রিলেশন ইউনিট, রোগীর পর্যবেক্ষণ, ইমপ্লানটেবল ডিভাইস, রোবোটিক সার্জারি সিস্টেম,
বায়োমেট্রিক ও ডায়াগনস্টিক সরঞ্জাম ইত্যাদি।
সামরিক
স্যাটেলাইট, রাডার, বিমান, কন্ট্রোল ইউনিট, যোগাযোগ সরঞ্জাম ইত্যাদি
পরীক্ষা ও পরিমাপ
পাওয়ার মিটার, বিদ্যুৎ পরীক্ষক, তাপ পরীক্ষক, হালকা পরীক্ষক, নেটওয়ার্ক পরীক্ষক, গ্যাস এবং তেল পরীক্ষক, ইনফ্রারেড পণ্য, অর্ধপরিবাহী পরীক্ষার সরঞ্জাম, ডিইউটি এবং জোন কার্ড, ওয়েফার পরিদর্শন সিস্টেম,ইত্যাদি.
সক্ষমতা
| শ্রেণী |
প্রকল্প |
বর্ণনা |
| বেস উপাদান |
FR-4, PTFE, Polyimide |
সাধারণ Tg, মাঝারি Tg, উচ্চ Tg, হ্যালোজেন মুক্ত, নিম্ন Dk, নিম্ন ক্ষতি, উচ্চ CTI, PTFE |
| স্তর |
স্ট্রিপ পিসিবি |
১-৩২ লেয়ার |
| |
fpc PCB |
০-১০ লেয়ার |
| স্ট্রিপ -ফ্লেক্সিবল পিসিবি |
২-১৮ লেয়ার |
| বোর্ডের বেধ |
স্ট্রিপ পিসিবি |
0.4-6.0MM |
| fpc PCB |
0.05-0.36MM |
| স্ট্রিপ -ফ্লেক্সিবল পিসিবি |
0.4-6.0MM |
| তামার বেধ |
অভ্যন্তরীণ স্তর |
0.5-8.0 OZ |
| বাহ্যিক স্তর |
0.5-8.0 OZ |
| সারফেস ফিনিশিং |
হাস্ল |
0.3-1.0um |
| নিমজ্জন স্বর্ণ |
0.025-0.1um |
| ওএসপি |
0.2-0.6um |
| নিমজ্জন টিন |
0.৮-১.২ মি |
| সোল্ডার মাস্কের রঙ |
বাহ্যিক স্তর |
সবুজ, কালো, সাদা, নীল, হলুদ, লাল |
| অক্ষরের রঙ |
বাহ্যিক স্তর |
সাদা, কালো, হলুদ |
| ন্যূনতম লাইন প্রস্থ |
অভ্যন্তরীণ স্তর |
0.05/0.05MM |
| বাহ্যিক স্তর |
0.05/0.05MM |
| মিনি লাইন স্পেসিং |
অভ্যন্তরীণ স্তর |
0.05/0.05MM |
| বাহ্যিক স্তর |
0.05/0.05MM |
| ড্রিল হোল |
ম্যাক্স ডিলিং ড্যামেটার |
6.৫ এমএম |
| মিনি ডিলিং ব্যাসার্ধ |
0.১ মিমি |
| মিনস্লট |
0.60 এমএম |
| ড্রিলিং সহনশীলতা |
PTH: +/- 0.075mm NPTH: +/- 0.05mm |
| স্লট সহনশীলতা |
PTH: +/-0.10mm NPTH: +/-0.05mm |
| বোর্ডের আকার |
স্ট্রিপ পিসিবি |
৮০০*২০০০ এমএম |
| fpc PCB |
২০০*৮০০ এমএম |
| স্ট্রিপ -ফ্লেক্সিবল পিসিবি |
২০০*৫০০ এমএম |
| ড্রিল আকার অনুপাত |
যান্ত্রিক গর্ত |
12.0:1.0 |
| অন্ধ গর্ত |
1.0:1.0 |
| সোল্ডার মাস্ক ব্রিজ |
সবুজ তেল |
0.08 এমএম |
| সাদা, নীল, হলুদ, লাল |
0.1 এমএম |
| কালো তেল |
0.১২ এমএম |
| বাঁক ও বাঁক |
স্ট্রিপ পিসিবি |
0০.৫-০.৭৫% |
| কোর বেধ |
স্ট্রিপ পিসিবি |
0.০৭৫ এমএম (রৌপ্য ব্যতীত) |
| রজন প্লাগ হোল |
গর্তের আকার |
0.2-0.35 মিমি |
| কার্বন তেল |
ঘনত্ব |
১০মিনিট |
| ভি-কাট |
স্ট্রিপ পিসিবি |
30 45 60 (সহনশীলতাঃ + / - 5 ডিগ্রি) |
| প্রতিরোধ |
৫০-১২০ ওহম |
সহনশীলতাঃ + / - ১০% |
| পিপি টাইপ |
সাধারণভাবে ব্যবহৃত |
1080,2116৭৬২৮,106 |
সুবিধা
1. সরাসরি পিসিবি কারখানা
2. বিস্তৃত মান নিয়ন্ত্রণ ব্যবস্থা
3. প্রতিযোগিতামূলক মূল্য
4দ্রুত ডেলিভারি সময় 24 ঘন্টা.
5সার্টিফিকেট (ISO/UL E354810/RoHS)
6এক্সপোর্ট সার্ভিসে ১০ বছরের অভিজ্ঞতা।
7কোন MOQ/MOV নেই।
8. উচ্চমানের. AOI (স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন), QA / QC, ফ্লাইং পর্ব, টেস্টিং ইত্যাদির মাধ্যমে কঠোর
